Vyrovnávací nádrž jako stabilizační prvek systému

Autor: Ing. Petr Kučava
Doba čtení: 7 minut

Při návrhu vytápění se pozornost soustředí na výkon zdroje, regulaci a koncové prvky. Otázka, jak se soustava chová, když se mění zatížení, často zůstává stranou. Přitom právě ta rozhoduje o tom, zda zdroj poběží klidně a dlouho, nebo se bude neustále zapínat a vypínat.

V reálném provozu se teplo odebírá nerovnoměrně. Termostatické hlavice a zónové ventily uzavírají okruhy, průtok kolísá a zdroj tepla musí reagovat. Pokud je v soustavě málo vody, zdroj zareaguje rychleji, než se stihne dostat do stabilního provozu. K vyrovnání těchto výkyvů se používá vyrovnávací nádrž. Není ale nutná vždy a její návrh má svá pravidla.

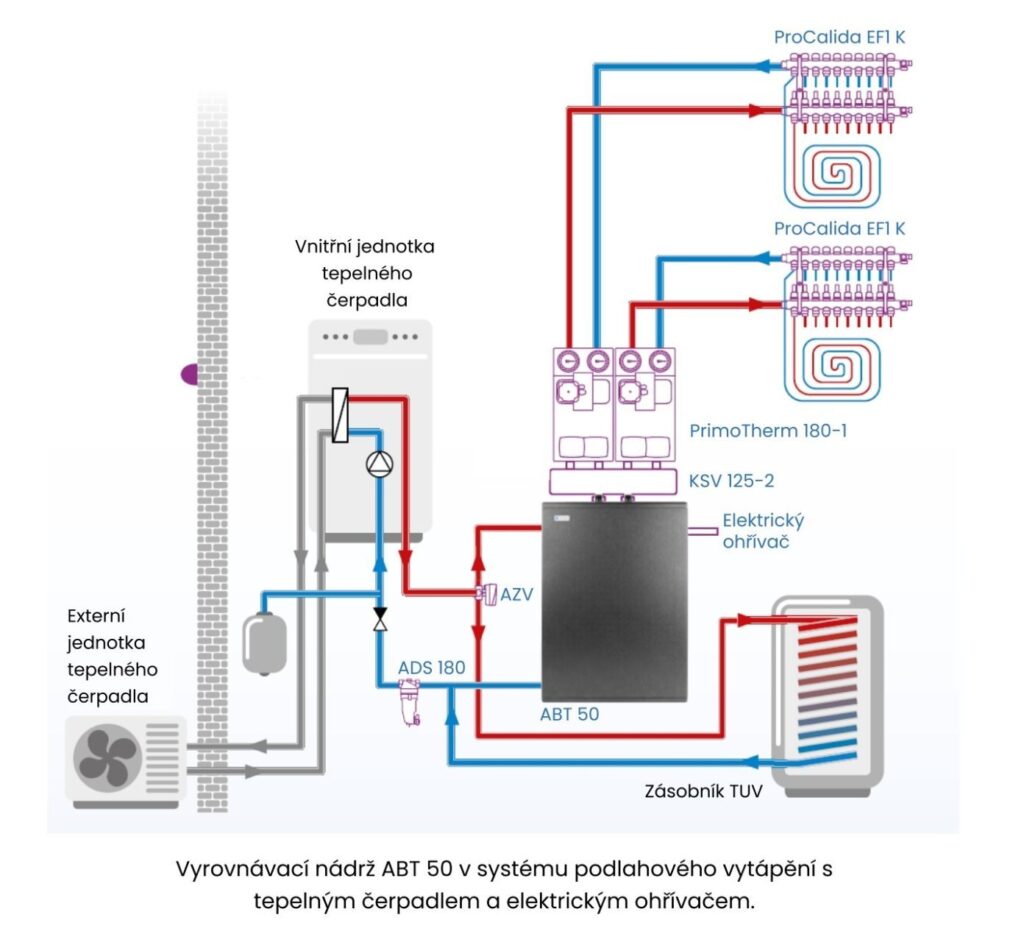

Co vyrovnávací nádrž dělá

Nádrž přidává do soustavy objem vody, který funguje jako tepelná akumulace a hydraulický „nárazník“. V praxi to znamená:

• Omezení taktování. Kompresor tepelného čerpadla by neměl spínat příliš často. Každé spuštění zatěžuje zařízení a snižuje účinnost. Větší objem vody prodlužuje dobu mezi spuštěními.
• Hydraulické oddělení okruhů. Průtok na straně zdroje a na straně spotřeby se může lišit, aniž by se navzájem rušily.
• Zásoba tepla pro odmrazování. Tepelné čerpadlo vzduch–voda při odmrazování venkovní jednotky krátce odebírá teplo ze soustavy. Pokud je objem vody malý, mohou se v místnostech projevit výkyvy teploty.
• Vyrovnání proměnlivého zatížení při proměnlivém počtu otevřených okruhů.

Dobře navržená vyrovnávací nádrž tak vede ke klidnějšímu a předvídatelnějšímu provozu, bez neustálého zapínání a vypínání zdroje.

Kdy ji potřebujete a kdy ne

Nejdůležitější pravidlo: řiďte se minimálním objemem soustavy, který předepisuje výrobce zdroje tepla, a zvažte jej s návrhem hydrauliky. Pokud soustava požadovaný objem nemá, nádrž ho doplní.

Nevýhody, o kterých se často nemluví

Nádrž není zdarma, a to ani z hlediska provozu:

• Tepelné ztráty. Nádrž sice bývá izolovaná, ale každý další objem vody s vyšší teplotou ztrácí teplo.
• Vyšší teplota na zdroji. Při nepřímém napojení přes nádrž musí zdroj dodat o něco vyšší teplotu než přímo, což u tepelného čerpadla znamená mírně nižší účinnost.
• Prostor a náklady. Přibývá další komponenta, připojení a oběhové čerpadlo.
• Složitější hydraulika. Špatně připojená nádrž může způsobit míchání a narušit teplotní vrstvení.

Proto se vyplatí nádrž zařazovat tehdy, když řeší konkrétní problém nebo ji požaduje výrobce, a nikoli automaticky „pro jistotu“.

Kde se nejčastěji dělají chyby

Typické chyby, se kterými se lze setkat:

• Poddimenzovaný objem nádrže vzhledem k výkonu tepelného čerpadla, takže taktování nezmizí.
• Naopak předimenzovaná nádrž, která zvyšuje ztráty a prodlužuje reakci soustavy.
• Špatné připojení (průtoky na straně zdroje a spotřeby se míchají, takže nádrž ztrácí funkci).
• Chybějící nebo nedostatečná izolace.
• Nedostatečný průtok výměníkem zdroje při špatném nastavení oběhových čerpadel.
• Nevyvážené větve soustavy, které nádrž nevyřeší, protože jde o problém hydraulického vyvážení.

Mnohé z těchto problémů se řeší dodatečně a instalace vyrovnávací nádrže bývá jedním z řešení. Není to ale automaticky řešení nejlepší. Někdy stačí upravit nastavení čerpadel nebo vyvážit soustavu.

Jak poznat, že soustava nádrž potřebuje

Signály, které stojí za pozornost:

• časté zapínání a vypínání zdroje (taktování),
• kolísání teplot v jednotlivých místnostech,
• problémy při odmrazování tepelného čerpadla,
• nerovnoměrné průtoky mezi okruhy,
• hlučnější nebo nepravidelný chod.

Žádný z těchto příznaků ale nemá jedinou příčinu. Než se rozhodnete o instalaci, je vhodné nechat soustavu posoudit odborníkem: změřit objem vody, zkontrolovat průtoky, nastavení regulace a požadavky výrobce zdroje.
